CLASSIC-S

Высокоскоростной комбинированный складыватель

• Высокоскоростной и механически стабильный
• Для обычного складывания пополам
• 1 или 2 продольных складывания в 1, 2, 3, 4 линии
• 3-й сгиб доступен в виде так называемого "каскадного складывания"
• 2 или 3 поперечных складывания в одну линию
• На машине с тремя сгибами можно получить два складывания с кромкой внутрь или наружу (только для одной линии)
• Может комбинироваться с остальными машинами JENSEN с рабочей шириной до 3250 мм
• Обычно комбинируется с машинами Quattro, Quick, Extreme, или Logic 2000

Применение

Идеальное решение для качественного и высокопроизводительного складывания и укладки в стопки изделий простого покроя:

• простыней,
• наволочек,
• скатертей,
• салфеток,
• кухонных полотенец.

Программируемое управление позволяет сортировать изделия при подаче на штабелеры, автоматически комбинировать несколько транспортерных лент, осуществлять интегрированное управление гладильной линией с места загрузки, регулировать скорость движения транспортеров, автоматически собирать данные о времени обработки и количестве изделий для каждой программы.

Принцип работы

Продольные сгибы выполняются с помощью воздушной струи, которая проталкивает ткань между прижимными валками. Первый поперечный сгиб также выполняется при помощи воздушной струи, для второго используется механизм захвата и сбрасывания ткани, а третий сгиб выполняется с помощью механического ножа. ПЛК обеспечивает высокую точность складывания, причем даже при переключении на другую скорость никакой наладки машины не требуется. Скорость складывания поддерживается на том же уровне, что и скорость движения гладильной лини, поэтому накапливание статического электричества сведено к минимуму.

Модели и функциональные возможности

Один или два продольных сгиба при складывании на 1, 2, 3 или 4 лентах транспортера; 2 или 3 поперечных сгиба при складывании на одной ленте.  Все модели могут быть оснащены следующим дополнительным оборудованием: интегрируемым штабелером для крупногабаритных изделий, с возможностью сортировки белья на двух и более штабелерах, соединенных в тандем; 4-ленточным вывешивателем белья; автоматической системой соединения нескольких лент транспортера.

Конструктивные особенности

• Программируемый командоаппарат (ПЛК) с возможностью настройки 99 различных программ.
• Пульт управления с простым интерфейсом для наладки машины оператором и быстрого устранения неисправностей, цифровые счетчики и таймеры для каждого вида белья и каждой ленты аппарата.
• Дистанционное управление складывателем с места загрузки изделий с помощью специального пульта или с пульта механизма загрузки.
• Возможность интегрированного управления загрузчиком, гладильной машиной и складывателем.
• Сверхмощные двигатели со встроенной защитой от перегрузок.
• Фотоэлементы, не требующие обслуживания и чистки.
• Возможность изменить направление выгрузки изделий всего за несколько часов.
• Возможность отмены всех продольных сгибов.
• Оповещение о заедании изделия.
• Светодиодные индикаторы в отсеке ПЛК  для визуальной проверки функционирования аппарата.
• Очень компактная конструкция, позволяющая экономить производственные площади.
• Регулируемая высота транспортера, подающего белье в складыватель – возможность укомплектования любой гладильной машиной.
• Предохранительные устройства.
• Автоматическое натяжение приводных ремней в секции поперечных сгибов.
• Индивидуально подбираемые редукторы давления для пневматической системы

Дополнительные возможности складывателя

1. Регулируемый привод с инвертором частоты, обладающий функцией "плавного пуска" и регулируемой скоростью вращения, что снижает нагрузку на деталию.
2. Интегрируемый штабелер белья JENSEN MAX, управление которым осуществляется со складывателя.
3. Штабелер JENSEN MAX TWIN, позволяющий сортировать белье на двух штабелерах.
4. Специальные подмостки для облегченного доступа к месту выгрузки белья из гладильной машины.
5. Система контроля качества для обнаружения загрязненного и изношенного белья при любом сочетании лент транспортера.
6. Интегрированный 4- или 5-ленточный вывешиватель, устанавливаемый в первой секции  складывателя.
7. Автоматическое комбинирование лент транспортера, позволяющее использовать две ленты как одну.
8. Автоматический выбор количества продольных сгибов (1 или 2) в зависимости от длины и ширины изделия.
9. Автоматический выбора количества поперечных сгибов (2 или 3).
10. Выполнение первого поперечного сгиба с помощью механического ножа
11. Автоматическое регулирование скорости гладильной машины при выборе типа белья

Установка CLASSIC-S

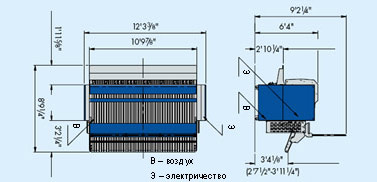

На чертежах указаны основные размеры машины, которые необходимо знать при ее установке.  Доставка машины в помещение возможна только при условии, что проем дверей составляет не менее 1,2 м.  Компания с удовольствием вышлет Вам пакет чертежей с нанесенными размерами и точными техническими характеристиками.  Для обеспечения правильного функционирования машины установку должен выполнять уполномоченный дистрибьютор или инженер компании "JENSEN".
